失效机理:L10寿命公式详解
为了量化温度、电压和纹波电流对电容寿命的影响,业界普遍采⽤L10寿命模型,通过多因⼦系数精确计算实际⼯况下的寿命衰减,是评估电⼦元器件可靠性的核⼼⼯具。

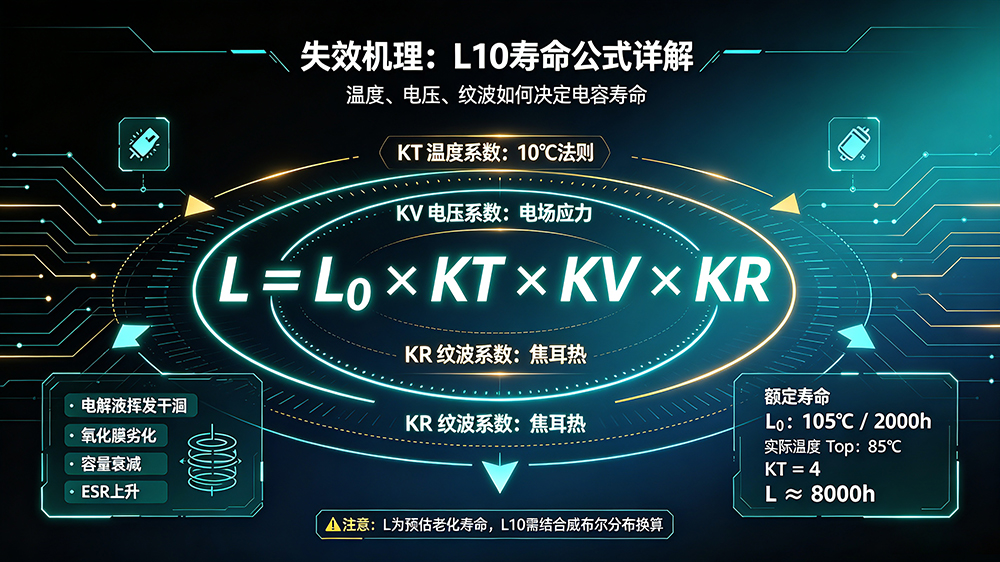

L = L₀ × KT × KV × KR

L (实际寿命):指在实际⼯作环境与电⽓应⼒下,电容的预估使⽤寿命,单位为⼩时。

L₀ (额定寿命):规格书中的基准值,通常基于最⾼额定温度(如105℃)和额定电压条件。

KT (温度系数):遵循“10℃法则”,温度每降低10℃,寿命翻倍,是影响寿命的最关键因⼦。

KV (电压系数): ⼯作电压越低,电场应⼒越⼩,电解液的化学劣化速度越慢,电容寿命随之延⻓。

KR (纹波系数): 纹波电流产⽣的焦⽿热会增加芯⼦温度,加速电解液⼲涸,需严格控制在额定范围内。



典型场景计算: 某电容额定寿命为105℃/2000h,若实际⼯作温度降⾄85℃,则KT=2^((105-85)/10)=4,实际寿命延⻓⾄2000×4=8000⼩时,降幅显著。
