液态铝电解电容 VS 固态高分子电容 完整对比解析

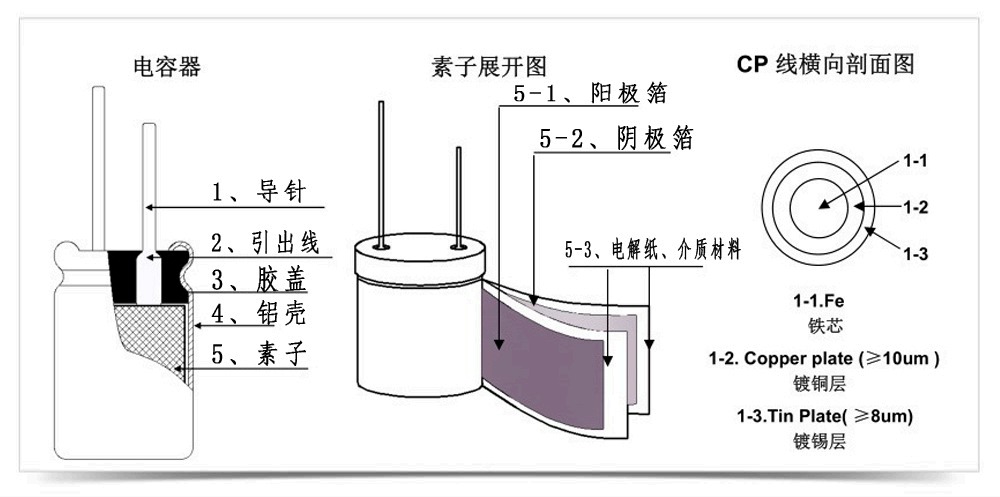

一、先看懂结构图（上图为传统液态铝电解电容）
图中零件释义：
-
导针 (CP 线)：引线，三层结构：铁芯→镀铜层 (≥10μm)→外层镀锡层 (≥8μm)，用来导电焊接
-
引出线：连接导针和电容芯子
-
胶盖：密封铝壳，锁住内部液态电解液
-
铝壳：外壳防护
-
素子（电容卷芯）
-
5‑1 阳极箔（氧化铝箔，生成氧化膜电介质）
-
5‑2 阴极箔
-
5‑3 电解纸：浸泡液态电解液，液态电容导电核心就在这里
-
⚠️ 固态电容没有液态电解液，电解纸不再承载液体，替换成 \\ 导电高分子聚合物 (PEDOT:PSS)\\ 作为阴极导电材料，就是文中所说的介质革命。
二、两大电容核心性能对比表
|
对比项目
|
传统液态铝电解电容
|
固态高分子铝电容
|
|
导电介质
|
液态电解液
|
导电高分子聚合物
|
|
电导率
|
低
|
高出电解液 2‑3 个数量级
|
|
ESR (等效串联电阻)
|
偏高，随老化上升
|
极低，阻抗稳定，高速充放电
|
|
纹波承受能力
|
差，大纹波下发热严重
|
优秀，可承受大纹波电流，压降损耗小
|
|
漏液风险
|
✅存在。电解液随时间挥发、高温膨胀，有漏液、鼓包，腐蚀电路板风险
|
❌无液态物质，零漏液隐患
|
|
工作温度范围
|
-40℃~+85℃/105℃（主流）
|
-55℃~+125℃，宽温稳定性强
|
|
寿命
|
受电解液蒸发限制，高温下衰减很快
|
寿命更长，老化速度慢，长期运行稳定
|
|
高频特性
|
高频下容量衰减严重
|
高频性能优异，适合 CPU、电源高速电路
|
|
成本
|
低廉
|
价格更高
|
三、固态电容的优势通俗解读
1、极速响应，供电更稳
高分子导电能力远强于液体电解液。充放电反应速度快，能瞬间补偿电压波动，抑制电源纹波，所以主板、显卡、开关电源大量使用固态电容，减少电压抖动。
2、安全性大幅升级
液态电容高温工作后内部电解液汽化，壳内压力上升，会鼓包甚至爆浆漏液，流出的电解液会腐蚀 PCB 线路；固态没有液体，不会出现该故障。
3、极端环境适应性强
液态电解液低温下黏度升高，导电能力快速下降，性能缩水。固态高分子几乎不受低温影响，‑55℃依旧正常工作，适合工业设备、户外电子产品。
4、内部构造优势
固态芯子依旧保留铝阳极箔氧化膜作为绝缘介质，只是阴极侧由高分子固体材料填充，电极接触面积大，电荷存储稳定。
四、适用场景区分
✅ 固态电容推荐场景：主板、显卡、服务器电源、工业控制设备、户外装置、高频大电流电路、长寿命要求设备。
✅ 液态电解电容场景：普通家电、低成本电源，低频电路，对成本敏感的产品。
推荐文章
-
01 纹波电流冗余设计 —— 温升更低，寿命更长 预留充足的纹波电流裕量，有效降低电容内部发热，在高频工况下大幅减少温升，显著延长产品使用寿命，提升系统稳定性。 02 电压降额安全保障 ——20% 以上耐压冗余 设计耐压值远超标称值，可从容应对电路中的电压瞬态尖峰与波动，为电源系统提供额外的安全防护，规避击穿风险。 03 尺寸决定性能上限 —— 大体积带来更强性能 更大体积意味着更厚的铝箔与更多电解液，散热效果更佳，抗纹波能力更强，是工业级高可靠性应用的关键选择。 -
失效机理：L10寿命公式详解为了量化温度、电压和纹波电流对电容寿命的影响，业界普遍采⽤L10寿命模型，通过多因⼦系数精确计算实际⼯况下的寿命衰减，是评估电⼦元器件可靠性的核⼼⼯具。L = L₀ × KT × KV × KR L (实际寿命)：指在实际⼯作环境与电⽓应⼒下，电容的预估使⽤寿命，单位为⼩时。 L₀ (额定寿命)：规格书中的基准值，通常基于最⾼额定温度（如105℃）和额定电压条件。 KT (温度系数)：遵循“10℃法则”，温度每降低10℃，寿命翻倍，是影响寿命的最关键因⼦。 KV (电压系数)： ⼯作电压越低，电场应⼒越⼩，电解液的化学劣化速度越慢，电容寿命随之延⻓。 KR (纹波系数)： 纹波电流产⽣的焦⽿热会增加芯⼦温度，加速电解液⼲涸，需严格控制在额定范围内。 典型场景计算： 某电容额定寿命为105℃/2000h，若实际⼯作温度降⾄85℃，则KT=2^((105-85)/10)=4，实际寿命延⻓⾄2000×4=8000⼩时，降幅显著。 -
01 电解液挥发与分解 高温环境下，电解液中有机溶剂的蒸气压急剧上升，缓慢向外逸出；同时高温会加快电解液发生热分解，生成酸性副产物。酸性物质会持续腐蚀铝箔电极以及电容器内部结构，造成不可逆的容量衰减。 02 阳极氧化膜劣化 温度循环带来的热胀冷缩会在界面处产生应力，促使阳极氧化绝缘膜萌生微裂纹；再叠加电解液分解产生酸性物质的化学腐蚀作用，电容器的绝缘屏障被破坏，漏电流大幅上升，器件性能快速恶化。 03 密封失效‑恶性循环 高温加速橡胶密封塞老化、硬化、龟裂，密封能力下降；电解液挥发损耗进一步加剧，电容器内部压力不断升高，最终出现鼓包、漏液，极端情况下甚至发生爆炸。
